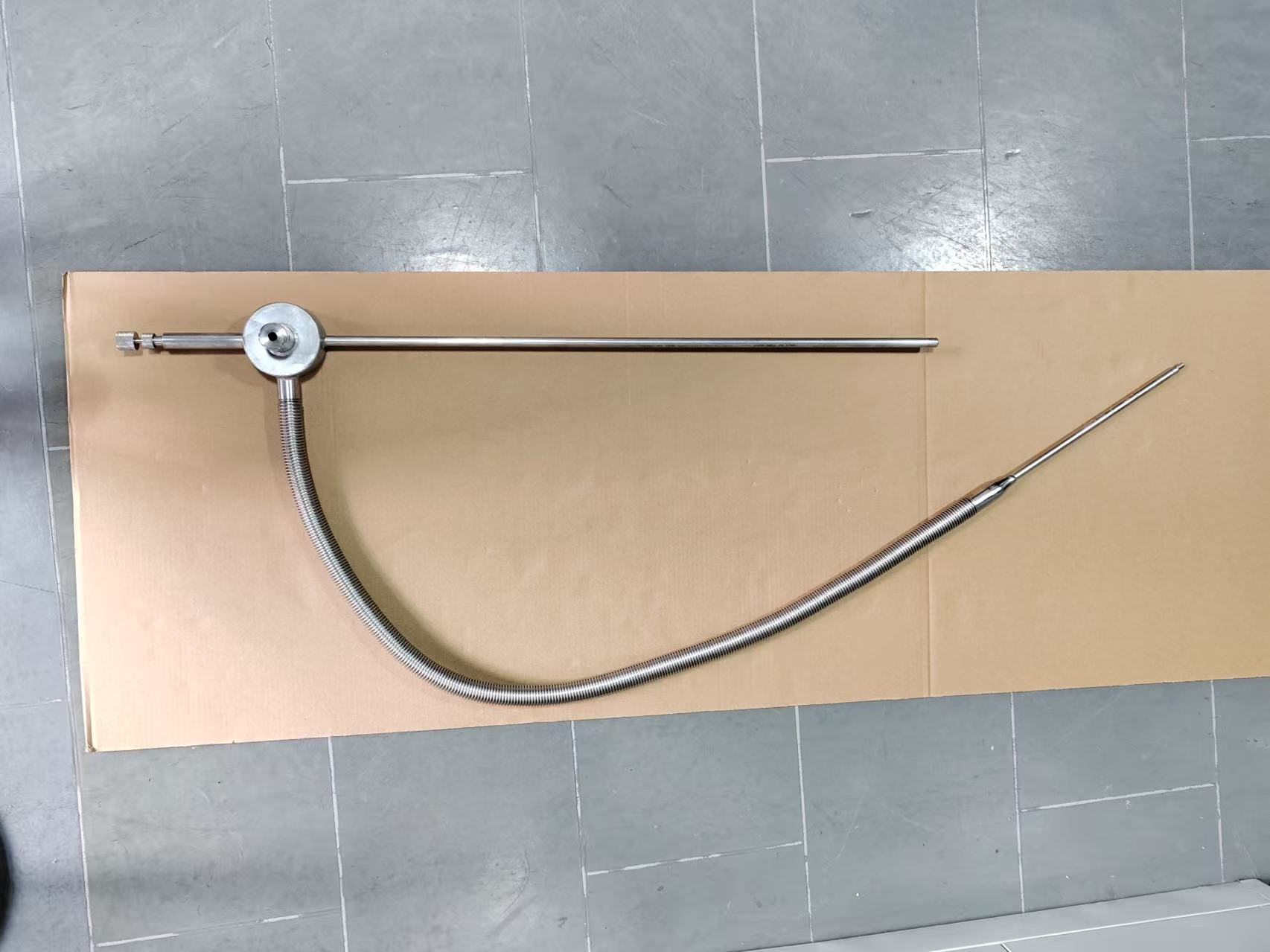

液氦作為沸點低至-269℃的超低溫介質，是超導科研、高端醫療、半導體制造、航天測試等領域不可或缺的核心原料，其傳輸管線多采用雙層真空絕熱結構，夾層真空度直接決定絕熱效果、液氦損耗率與傳輸安全性。抽真空是液氦傳輸管線投用、檢修維護的關鍵工序，若未遵循標準執行，極易出現真空失效、漏熱過大、液氦極速汽化損耗、管路超壓等問題，甚至引發安全事故。不同于常規真空管線，液氦傳輸管線抽真空對真空度、漏率、操作流程、檢漏要求有著嚴苛的專項標準，且需契合規范與行業實操要求。本文全面梳理液氦傳輸管線抽真空的核心標準，涵蓋國標依據、關鍵技術指標、操作規范、檢漏與驗收要求，為行業從業者提供合規、可落地的實操指南。

　　一、液氦傳輸管線抽真空適用的核心標準依據

　　液氦傳輸管線屬于真空絕熱深冷設備范疇，抽真空作業需嚴格遵循現行標準、行業規范及國際通用標準，兼顧安全性、絕熱性能與密封性，核心適用標準如下：

　　國標核心規范：GB/T 18442《真空絕熱深冷設備》系列標準、GB/T 18443《真空技術 真空檢漏》系列標準，明確了深冷真空管線的真空度、漏率、抽真空工藝基礎要求，是國內作業的核心合規依據;

　　行業專項要求：針對超導、半導體領域的液氦傳輸管線，需滿足行業專項技術規范，適配超低溫工況下的真空穩定性要求;

　　國際通用標準：ASTM E493真空系統氦檢漏標準、EN ISO 21009低溫真空容器操作規范，常用于高端進口管線配套抽真空作業，與國標要求互為補充。

　　所有抽真空作業需在符合標準的前提下，結合管線材質、管徑、絕熱結構、使用場景細化參數，嚴禁隨意簡化流程、降低標準。

　　二、液氦傳輸管線抽真空核心技術指標標準

　　1. 真空度控制標準

　　真空度是抽真空作業的核心指標，液氦傳輸管線夾層真空度需達到高真空級別，區分靜態驗收真空度與運行維持真空度，二者需同時達標：

　　靜態極限真空度：新管線投用、大修后抽真空，極限真空度需≤5×10?3Pa，常規運維抽真空，真空度需≤1×10?2Pa，保證夾層內殘余氣體極少，阻斷對流換熱;

　　運行維持真空度：管線投入使用后，夾層真空度需穩定維持≤1×10?1Pa，若真空度高于該數值，說明真空失效，需重新抽真空處理;

　　特殊場景：超導磁體、高端科研用液氦傳輸管線，真空度要求更為嚴苛，需≤1×10?3Pa，杜絕微小漏熱影響超低溫傳輸穩定性。

　　2. 抽真空時長與工藝標準

　　液氦傳輸管線抽真空并非單純追求速度，需遵循階梯抽真空、充分除氣的工藝標準，避免殘余氣體與水汽影響真空效果：

　　粗抽階段：先用機械泵將管線夾層壓力抽至≤10Pa，排出大量空氣與水汽，時長根據管線長度、容積調整，一般不少于30分鐘;

　　精抽階段：切換分子泵/擴散泵進行高真空抽取，持續時長不少于4-8小時，長距離、大管徑管線需延長至12-24小時，保證內壁吸附氣體充分脫附;

　　保溫除氣：抽真空過程中可對管線夾層適度加熱(溫度≤60℃)，加速水汽與殘余氣體排出，加熱除氣時長不少于2小時，提升真空穩定性。

　　3. 泄漏率管控標準

　　漏率是衡量真空管線密封性的關鍵，液氦傳輸管線漏率需滿足極低泄漏標準，采用氦質譜檢漏法檢測，這是行業通用的精準檢測方式：

　　整體漏率標準：管線夾層整體泄漏率需≤1×10?1?Pa·m3/s，杜絕微泄漏導致真空持續衰減;

　　局部漏點標準：焊縫、法蘭接頭、閥門密封位等關鍵部位，單點漏率需≤1×10?12Pa·m3/s，修補后的漏點需重新檢漏，直至達標;

　　嚴禁采用氣泡檢漏、壓降檢漏等粗放方式，此類方法無法檢出微漏點，無法滿足液氦超低溫傳輸?shù)拿芊庖蟆?

　　三、抽真空操作流程規范標準

　　1. 作業前準備標準

　　抽真空前需完成前置核查，確保管線與設備符合作業條件，規避作業隱患：檢查管線夾層密封性，無破損、開裂;清理抽真空接口、閥門，無堵塞、雜質;校驗真空計、檢漏儀等設備，確保在檢定有效期內;確認抽真空設備(機械泵、分子泵)工況正常，適配高真空抽取需求;作業環境保持干燥、通風，環境濕度≤60%，避免水汽進入管線夾層。

　　2. 階梯抽真空操作標準

　　嚴格遵循“先粗抽、后精抽、再保壓”的流程，嚴禁直接高真空抽取，防止損傷泵體與管線：先開啟機械泵進行粗抽，待壓力穩定至10Pa以下，關閉粗抽閥、開啟精抽閥，啟動分子泵進行高真空抽取;抽真空過程中實時監測真空度變化，若真空度回升過快，立即停止作業，排查漏點;達到目標真空度后，關閉抽真空閥門，進行保壓測試。

　　3. 保壓驗收標準

　　保壓是驗證抽真空效果的關鍵環節，需滿足時長與真空衰減雙重要求：保壓時長不少于24小時，長距離管線需延長至48小時;保壓期間，真空度回升值≤5×10?3Pa，若回升過快，說明存在漏點或未充分除氣，需重新抽真空、檢漏;保壓達標后，封閉真空閥門，完成抽真空作業。

　　四、日常維護與真空復測標準

　　液氦傳輸管線真空度并非一勞永逸，需定期復測維護，保障長期穩定運行：日常巡檢每周1次，監測真空度變化，記錄數據;定期復測每3-6個月1次，采用真空計檢測夾層真空度，低于運行維持標準立即處理;每1-2年進行一次全面氦質譜檢漏，排查潛在漏點;若出現管線結霜、液氦損耗驟增、真空度持續下降等情況，需立即停機，重新抽真空檢漏。

　　四、違規抽真空的常見風險與合規提示

　　未按標準抽真空，會引發一系列連鎖問題：真空度不達標導致漏熱過大，液氦日蒸發損耗率提升30%以上;微泄漏未檢出，運行中真空持續衰減，需頻繁停機抽真空，影響作業進度;水汽、雜質殘留，低溫下結冰堵塞管路，甚至損壞閥門、接頭;真空失效嚴重時，管路超壓引發泄漏，帶來超低溫凍傷、設備損壞風險。合規作業需留存抽真空記錄、檢漏報告、保壓數據，建立臺賬，做到全流程可追溯，滿足行業監管與設備運維要求。

　　液氦傳輸管線抽真空是一項嚴苛的標準化作業，核心圍繞真空度、漏率、抽真空工藝、保壓驗收、運維復測五大標準展開，既要契合GB/T 18442、GB/T 18443等國標規范，又要適配超低溫工況的專項要求。只有嚴格執行各項標準，規范操作流程，才能保證管線真空絕熱性能，降低液氦損耗，保障超低溫傳輸安全穩定。無論是新管線投用、檢修維護，還是日常運維，都需摒棄粗放作業模式，嚴守標準底線，充分發揮真空絕熱管線的性能優勢，滿足高端科研與工業生產的液氦傳輸需求。
